Perçage de skis, astuces, outils et conseils

Bubulefou ( 6 déc.) disait:

- mettre des Tyrolia Freeflex 14 sur des skis

Comme je m'étais déjà planté dans le perçage (sur des Kastle MX98)

Planté comment ?

Bubulefou ( 6 déc.) disait:

j'ai fait le test hier soir sur un morceau de bois. J'ai pris les paper template de l'ours. En mettant 310 sur la feuille de devant, 310 derrière et la barrette centrale à 31 j'ai au mieux 3mm d'écart entre les trous et les vis.

Sur le gabarit Tyrolia, une freeflex se perce tous les 10mm, (310/320/330, etc..).
Sur le principe, tu bloques le gabarit à la position la plus proche de ta longueur de chaussure: sur 310 si la pompe mesure 313; sur 320 si elle mesure 317.
Tu as effectivement 6-7 mm de débattement "freeflex" sur le rail à l'arrière, en gros +3/-3 par rapport au perçage centré; après la talonnière autorise un réglage sur +15/-15mm.

Le plus simple sera d'assembler la fix et bloquer la vis de la barrette sur la position 310, de positionner les trous du rail AR au milieu de la course possible, et de vérifier ensuite sur le gabarit si son positionnement est correct.

Bubulefou ( 6 déc.) disait:

Au mieux parce que la barrette coulisse dans la talonnière sur environ 5mm. En faisant un percage à 315 j'arrive à mettre la fix mais ca ne me semble pas bon non plus : la barrette est en butée et pas forcément du bon coté.
Deuxième problème : je ne sais pas comment régler la compression.

C'est normal.. et ce n'est pas sale

Je n'ai pas mesuré le gabarit papier de l'ours, mais la longueur affichée sur mes différents gabarits (Look/Shalom/Tyrolia..) pour une même chaussure en 315 varie de qq mm, c'est pas trop super précis.

Sur le gabarit Tyrolia bloqué en position 310mm, l'écartement des trous AR de la butée et des trous AV de la talonnière est de 280mm par rapport à l'axe longitudinale. Par rapport au repère de centrage, et ces mêmes perçages, la distance est de 141mm vers l'avant et 139 vers l'arrière.

Fais toi un premier montage à blanc sur une latte de bois ou un vieux ski pourri pour être sûr du positionnement.

La compression se règle en même temps que la longueur.
Je n'ai pas de FF14, donc soit avec une vis qui doit être à fleur du corps de la talonnière, soit avec une barrette (striée) et là l'extrémité de la talonnière doit être environ au milieu de la zone striée quand la fix est fermée avec la pompe en place.

gab ( 6 déc.) disait:

HerveC ( 6 déc.) disait:

Dans les derniers que j’ai repercé c’était un truc genre silicone…

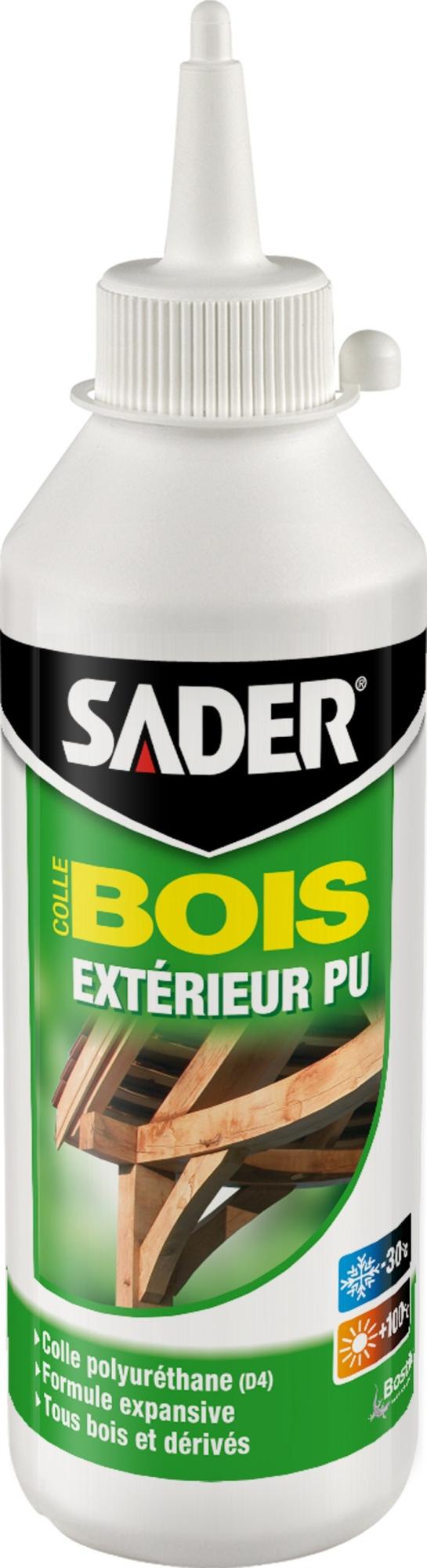

La colle à bois PU pour exterieur donne cet aspect silicone...

Mais là y'avait meme pas de cheville ...

Hellsass ( 6 déc.) disait:

Bubulefou ( 6 déc.) disait:

- mettre des Tyrolia Freeflex 14 sur des skis
Comme je m'étais déjà planté dans le perçage (sur des Kastle MX98)

Planté comment ?

planté que mes skis étaient percés et que je n'ai pas pu y mettre les freeflex. Du coup j'ai acheté des attack 13 et plus de problème.

Hellsass ( 6 déc.) disait:

Bubulefou ( 6 déc.) disait:

j'ai fait le test hier soir sur un morceau de bois. J'ai pris les paper template de l'ours. En mettant 310 sur la feuille de devant, 310 derrière et la barrette centrale à 31 j'ai au mieux 3mm d'écart entre les trous et les vis.

Sur le gabarit Tyrolia, une freeflex se perce tous les 10mm, (310/320/330, etc..).
Sur le principe, tu bloques le gabarit à la position la plus proche de ta longueur de chaussure: sur 310 si la pompe mesure 313; sur 320 si elle mesure 317.
Tu as effectivement 6-7 mm de débattement "freeflex" sur le rail à l'arrière, en gros +3/-3 par rapport au perçage centré; après la talonnière autorise un réglage sur +15/-15mm.

c'est bien ce que j'ai fait, en testant sur un bout de bois. 310 pour mes chaussures de 313. Mais impossible de visser les fixations.

Hellsass ( 6 déc.) disait:

Le plus simple sera d'assembler la fix et bloquer la vis de la barrette sur la position 310, de positionner les trous du rail AR au milieu de la course possible, et de vérifier ensuite sur le gabarit si son positionnement est correct.


Fais toi un premier montage à blanc sur une latte de bois ou un vieux ski pourri pour être sûr du positionnement.

au premier abord ca l'était, à vue de nez, mais une fois le morceau de bois percé et bien non ca ne collait pas.

Hellsass ( 6 déc.) disait:

Bubulefou ( 6 déc.) disait:

Au mieux parce que la barrette coulisse dans la talonnière sur environ 5mm. En faisant un percage à 315 j'arrive à mettre la fix mais ca ne me semble pas bon non plus : la barrette est en butée et pas forcément du bon coté.
Deuxième problème : je ne sais pas comment régler la compression.

C'est normal.. et ce n'est pas sale

Je n'ai pas mesuré le gabarit papier de l'ours, mais la longueur affichée sur mes différents gabarits (Look/Shalom/Tyrolia..) pour une même chaussure en 315 varie de qq mm, c'est pas trop super précis.

Sur le gabarit Tyrolia bloqué en position 310mm, l'écartement des trous AR de la butée et des trous AV de la talonnière est de 280mm par rapport à l'axe longitudinale. Par rapport au repère de centrage, et ces mêmes perçages, la distance est de 141mm vers l'avant et 139 vers l'arrière.

Je vais mesurer tout ça, merci!

Hellsass ( 6 déc.) disait:

La compression se règle en même temps que la longueur.
Je n'ai pas de FF14, donc soit avec une vis qui doit être à fleur du corps de la talonnière, soit avec une barrette (striée) et là l'extrémité de la talonnière doit être environ au milieu de la zone striée quand la fix est fermée avec la pompe en place.

Oui c'est une barrette striée, j'ai bien vu ca et je pensais qu'elle allait se déplacer en mettant la fix en compression. Mais rien.
J'ai des PX14 qui sont dans ce genre là.

C'est la talonnière qui recule avec la chaussure enclenchée; si non il faut avancer la barrette d'un cran.

Ah ! Merci Hellsass !!
Je mesure sur le garabit de l'ours 145mm à l'avant et 138 vers l'arrière soit 283mm au total.
Il y a donc bien 3mm d'écart.
Ça va, c'est facile à corriger vu que les traits du garabit sont espacés de 2.5mm (pour 5mm de longueur de coque).
Je vais faire un test sur mon morceau de bois.

Faudra que je fasse une mise à jour du gabarit.

east bear ( 6 déc.) disait:

Faudra que je fasse une mise à jour du gabarit.

Je pense qu'il est bon pour les attack. Et merci pour le boulot !!

Bubulefou ( 6 déc.) disait:

east bear ( 6 déc.) disait:

Faudra que je fasse une mise à jour du gabarit.

Je pense qu'il est bon pour les attack. Et merci pour le boulot !!

C'est le même pour les deux..

Pour les attack demo il est juste parce que je le tire d'u' gabarit officiel Tyrolia, pour les autres attack j'etais parti d'une version papier trouvée sur le net. Avec la plage de réglage des Tyrolia alpines ça pose pas de problème sauf si tu veux partager quoi. Bref, je vais quand meme corriger.

J'aurais besoin d'astuces ou d'outils pour contacter un gars qui doit me percer des skis pour demain, MAX !!!

C'est qui ce Max ?

Hellsass ( 9 déc.) disait:

C'est qui ce Max ?

Mon fils !%!

Ça dépend d’où t'es ! Mais c'est un timing ambitieux !

Quelqu'un a le gabarit plum race 165 avec rail de 40mm?

Maxlm ( 9 déc.) disait:

Ça dépend d’où t'es ! Mais c'est un timing ambitieux !

Soyons réalistes, demandons l'impossible.

mar04 (10 déc.) disait:

Quelqu'un a le gabarit plum race 165 avec rail de 40mm?

S'pas impossible ouais.

anor@k ( 9 déc.) disait:

J'aurais besoin d'astuces ou d'outils pour contacter un gars qui doit me percer des skis pour demain, MAX !!!

Work in progress

Déjà que les repères n'étaient pas alignés entre les 2 skis...

Tu bosses enKore ?

J'ai du mal à saisir l'objectif de l'opération au vu de la photo pour être honnête

Éviter un décalage entre les 2 pieds pardi...

Erreur de débutant

Hellsass (10 déc.) disait:

Éviter un décalage entre les 2 pieds pardi...

Ah oui d'accord

Clair, l'erreur de noob!!!
Mais sinon, déplacer la butée n'aurait pas suffi?

Ah..

Oui, sans doute, mais je n'y avais pas pensé..

Ca c'est quand on est suréquipé, gabarit boum boum et c'est plié, trop facile de faire une bêtise sans sortir de quoi mesurer

Aïe aïe aïe o_O
Repose ce marteau dynamométrique !!!

Tkt, ça devrait tenir.

karamazofaucunlien (10 déc.) disait:

mar04 (10 déc.) disait:

Quelqu'un a le gabarit plum race 165 avec rail de 40mm?

S'pas impossible ouais.

En faite pas besoin. Le pote est venu :
"tiens mais fait voir un peu les anciens perçages ?
Ah ben c'est les bons en faite !"
Donc on a juste eu à visser !

Bonjour z à tous
quelqu'un aurait-il un gabarit salomon pour des mountain pure, serait-il en Haute Savoie et pourrait il s'en occuper en échange de [à rélféchir]
ça fait beaucoup certes

J'ai le pdf du MTN, ça doit etre bon. Si ça peut aider...
sinon le 10 janvier je crois qu'il y a un atelier perçage freestyle de prévu ?

ah ben recup le pdf pourquoi pas ça pourrait etre une premiere étape, je peux te filer un mail

merci !

le 10 jànvier? ????

hautezalpinette (13 déc.) disait:

ah ben recup le pdf pourquoi pas ça pourrait etre une premiere étape, je peux te filer un mail

merci !

le 10 jànvier? ????

pardon, le 28/29/30 erreur de calendrier

ah
bon ben je t'ai envoyé un mail en titre de mp

On te les perces le 29 pas d'soucis !

La distance entre le pouce et l'auriculaire c'est 20cm non ? C'est universel ça.
T'inquiète HZ.

Sardineaioli05 (13 déc.) disait:

La distance entre le pouce et l'auriculaire c'est 20cm non ? C'est universel ça.
T'inquiète HZ.

c'est pouce index 20 cm.

Prétentieux

Moi j'ai 23 pouce/auriculaire bien tendu, la maille pour la fario !

<3

mar04 (13 déc.) disait:

On te les perces le 29 pas d'soucis !

C'est déjà percé probablement.

dans l'idéal il faudrait qu'ils soient percés mercredi matin

bon, j'aurai du mal à attendre fin janvier même si j'aurais trouvé ça cool d'avoir mes skis fixés à la 300d

hautezalpinette (13 déc.) disait:

dans l'idéal il faudrait qu'ils soient percés mercredi matin

bon, j'aurai du mal à attendre fin janvier même si j'aurais trouvé ça cool d'avoir mes skis fixés à la 300d

Ha ouais on t aurais mis une dédicace sur les lattes

Sardineaioli05 (13 déc.) disait:

La distance entre le pouce et l'auriculaire c'est 20cm non ? C'est universel ça.
T'inquiète HZ.

Je confirme !

Ça dépend ... 20cm au repos d'accord.

Y'a aussi la baffe de 21 sinon, avec la main tendue.

Salut,
Dites je cherche, des lien que j'avais vu passer ici, où il y avait, me semble t'il un fichier PDF mis au point par un des membres, avec tout plein de gabarit de perçage que l'on pouvait superposer et ainsi voir les conflits...ect et un autre liens vers un site/forum qui lui aussi propose plein de gabarit.
Merci

Va faire un petit tour sur la première page de ce topic
